HRF150 高溫高壓圓盤式

HRF150 高溫高壓圓盤式

用于高溫高壓的飽和和蒸汽主管和透平機的蒸汽亞臨界狀態使用。

結構特點
1、在工作壓力范圍內，無需調整，節能效果顯著。
2、抗蝕性強，動作可靠，經久耐用。
3、可迅速排出設備起動時的空氣及冷凝結水，排量大，漏氣率小。
4、閥內部裝有自動清除裝置，新型皇冠式閥片，密封極為可靠。蒸汽保濕裝置，高效節能。

主要外型及連接尺寸

產品型號 公稱通徑
DN(mm)		 連接方式 最高允許
溫度（℃）		 閥體材質 外形尺寸
L H1 H2 W
HRF3 15 法蘭 500 WCB 230 78 35 135
20 法蘭 500 WCB 230 78 35 135
25 法蘭 500 WCB 230 78 35 135
HRW3 15 承插焊 500 WCB 130 78 35 135
20 承插焊 500 WCB 130 78 35 135
25 承插焊 500 WCB 130 78 35 135
HR3 15 內螺紋1/2" 500 WCB 130 78 35 135
20 內螺紋1/2" 500 WCB 130 78 35 135
25 內螺紋1/2" 500 WCB 130 78 35 135
HRF150
CS49H-160V		 15 法蘭 500 WCB 400 122 58 228
20 法蘭 500 WCB 400 122 58 228
25 法蘭 500 WCB 400 122 58 228
32 法蘭 500 WCB 400 122 58 228
40 法蘭 500 WCB 400 122 58 228
50 法蘭 500 WCB 400 122 58 228
HRW150
CS49H-160V		 15 承插焊 500 WCB 220 122 58 228
20 承插焊 500 WCB 220 122 58 228
25 承插焊 500 WCB 220 122 58 228
32 承插焊 500 WCB 320 122 58 228
40 承插焊 500 WCB 320 122 58 228
50 承插焊 500 WCB 320 122 58 228

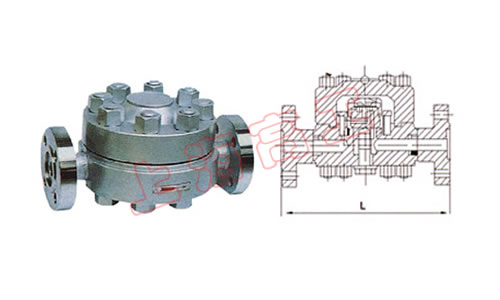

結構圖

溫馨提示：“HRF150 高溫高壓圓盤式”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
