G41F 隔膜閥

G41F 隔膜閥

膈膜閥是一種特殊形式的具有截?cái)喙δ艿拈y門,其啟閉件由鋼質閥瓣與軟質材料(橡膠和氟塑料復合)制成的隔膜組成,并將閥體內腔與閥蓋內腔隔開以達到截?cái)喙軆?nèi)介質之目的。

結構特點
1、閥體材質應以PPH、RPP、PE、PVDF、CPVC、UPVC原料制成,膈膜片是由經特殊配方具有高韌性的三元乙丙橡膠(EPDM)膜片與聚全氟乙丙烯(FEP)通過注塑加工而成的膜片的組合,中心閥桿組應采用不銹鋼與鋼。
2、閥體與管路連接規格需符合DIN、GB、ASTM、JIS等標準,使整體管路系統達成統一標準要求。
3、閥門的設計與檢測嚴格符合Q/BT01-1999

性能規范

序號 零件名稱 材質 序號 零件名稱 材質
1 螺柱 不銹鋼、銅 10 滾動軸承 單向推力軸承
2 指示燈 11 螺母 不銹鋼、銅
3 限位置 聚碳酸脂 12 螺栓 不銹鋼、銅
4 手輪 ABS ABS 13 閥體 RPP ABS PVDF RPP ASB PVDF
5 壓緊螺母 不銹鋼、RPP 14 墊膜 橡膠
6 襯環 PP 15 隔膜片 F46 PVDF F46 PVDF
7 螺母 鑄鐵、鋼、銅 16 鋼、不銹鋼
8 閥桿 不銹銅、鋼 17 閥瓣 鑄鐵、不銹鋼
9 閥蓋 RPP ABS PVDF - - -


G41F塑料隔膜閥外形連接尺寸及重量

公稱通徑
DN(mm)
尺寸 工作壓力(Mpa) 工作溫度(℃) 質量(㎏)
D1 D L b H n φ ASB PVDF ASB PVDF ASB PVDF
15 95 65 125 14 125 4 14 0.6 0.5 90 120 0.8 1.2
20 105 75 135 20 130 4 14 0.6 0.5 90 120 0.9 1.6
25 115 85 145 20 145 4 14 0.6 0.5 90 120 1.0 1.8
32 135 100 200 20 170 4 18 0.6 0.5 90 120 0.3 2.4
40 145 110 180 20 190 4 18 0.6 0.5 90 120 1.8 3
50 200 125 210 18 215 4 18 0.6 0.4 90 120 2.6 3.9
65 180 145 250 22 280 4 18 0.6 0.4 90 120 5.1 7.8
80 195 200 300 25 300 4 18 0.6 0.3 90 120 6.2 8.9
100 215 180 350 25 340 8 18 0.6 0.3 90 120 9.9 15
125 245 210 400 30 420 8 18 0.4 0.2 90 120 13.8 21
150 280 240 460 30 480 8 23 0.4 0.2 90 120 25.5 37
200 335 295 570 35 625 8 23 0.4 0.2 90 120 37.2 56

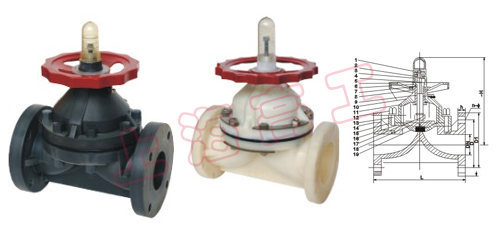

結構圖

溫馨提示:“G41F 隔膜閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
