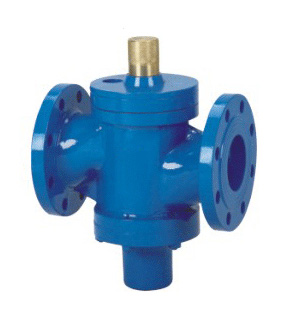

ZLF自力式流量平衡閥(不帶鎖)
ZLF自力式平衡閥，是一種利用介質本身的壓力變化來進行自我調控，從而保持流經該被控系統流量不變的閥門，ZLF自力式平衡閥具有流量指示，可在線調節，適用于供熱及空調系統等非腐蝕性介質的流量控制。運行前一次性測試調節，可使系統流量自動恒定在預先設置的設定值。該閥門流量調節準確，操作簡單，運作平穩，性能可靠，使用壽命長。
主要技術參數
| 公稱壓力(MPa) | 殼體試驗壓力(MPa) | 適用溫度 | 適用介質 |
| 1.6 | 2.4 | ≤100℃ | 水、油等非腐蝕性液體 |
主要連接尺寸
| 公稱通徑 (mm) | 尺 寸 | 流量控制范圍 m3/h | ||
| L | H1 | H2 | ||
| 15 | 110 | 122 | 70 | 0.1～1 |
| 20 | 110 | 122 | 70 | 0.1～1.5 |
| 25 | 115 | 137 | 74 | 0.2～2 |
| 32 | 160 | 182 | 91 | 0.5～4 |
| 40 | 200 | 191 | 147 | 1～6 |
| 50 | 215 | 197 | 147 | 2～10 |
| 65 | 230 | 205 | 154 | 3～15 |
| 80 | 275 | 259 | 181 | 5～25 |
| 100 | 290 | 268 | 211 | 10～35 |
| 125 | 315 | 334 | 227 | 15～50 |
| 150 | 350 | 357 | 260 | 30～80 |
| 200 | 430 | 407 | 303 | 40～180 |
| 250 | 520 | 452 | 367 | 100～300 |
| 300 | 635 | 486 | 430 | 150～500 |
| 350 | 670 | 555 | 495 | 200～700 |
產品外形尺寸圖
結構圖
溫馨提示：“ZLF自力式流量平衡閥(不帶鎖)”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
